ミタカはこれまで培ってきた経験と実績
確かな技術を集約させたガイドワイヤーOEM製造を開始。
ガイドワイヤー
3タイプのガイドワイヤーをご紹介
使用部材を全て社内で製造しており、部材の相関性を見てOEM製品の開発・調整を行う事が可能です。
ダブルレイヤーガイドワイヤー
プラチナインナーコイルの上にステンレスアウターコイルをかぶせた、2層式となっています。
ミタカのコア技術を使用し、復元性が高くレスポンスの良いガイドワイヤーを実現しました。

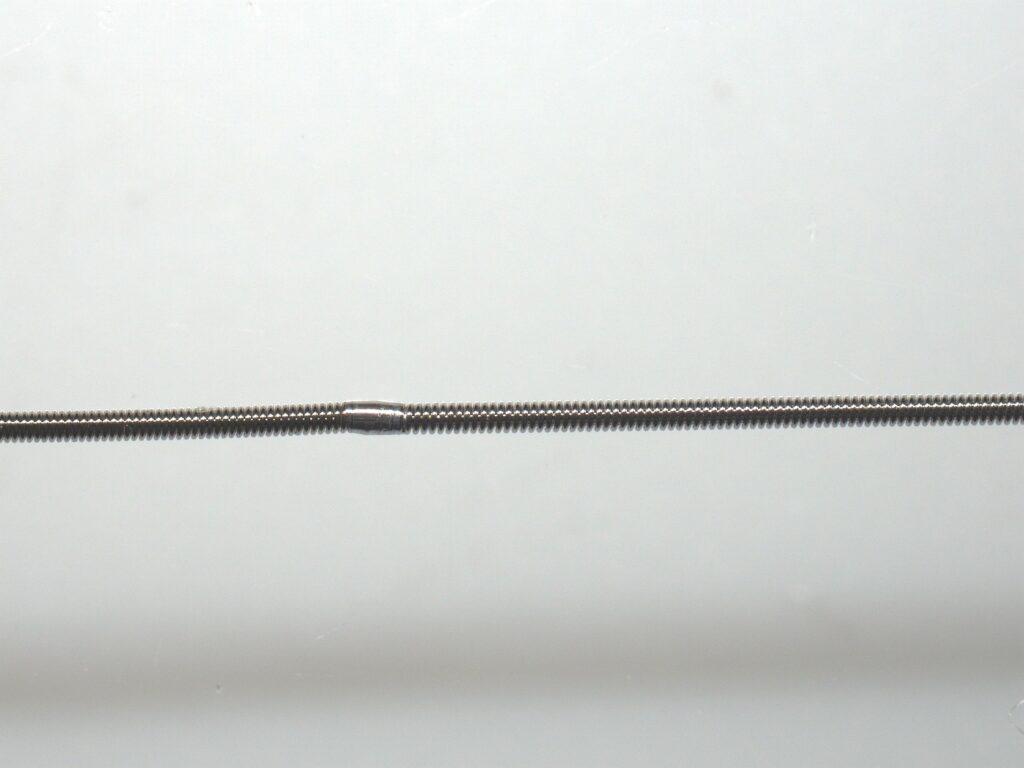

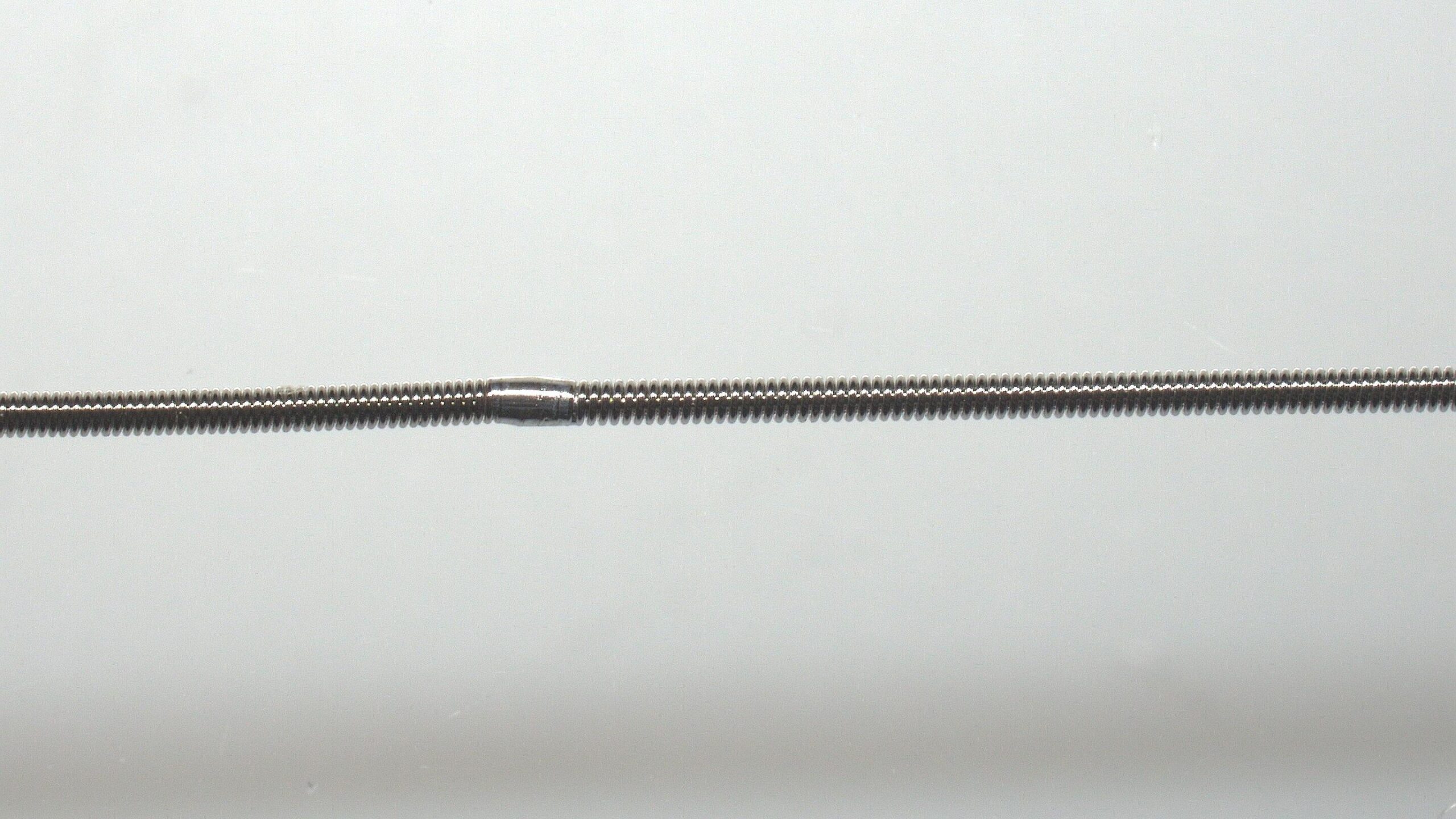

シングルレイヤーガイドワイヤー
プラチナコイルとステンレスコイルといった種類の違うコイルを並列につないでいます。
コア線にトルク伝達性の高いミタカ直線を使用することで、レスポンスの良いガイドワイヤーを実現しました。
スプリングガイドワイヤー
テーパーのかかったコア線を覆う様に、ミタカ平線長尺コイルが被せられています。
両端はプラズマ溶接により接合。
柔軟かつプッシャビリティの高い(突破力のある)ガイドワイヤーを実現しました。
サンプル構成部品
ダブルレイヤーガイドワイヤー
シングルレイヤーガイドワイヤー
スプリングガイドワイヤー
コア線
線材:SUS304
線径:φ0.34mm
全長:1,800mm
加工:テーパー加工 (先端φ0.08mm)
端部R加工
インナーコイル
線材:Pt/w
線径:φ0.04mm
外径:φ0.18mm
全長:30mm
アウターコイル
線材:SUS304
線径:φ0.04mm
外径:φ0.33mm
全長:190mm
コア線
線材:SUS304
線径:φ0.34mm
全長:1,800mm
加工:テーパー加工 (先端φ0.08mm)
端部R加工
プラチナコイル
線径:φ0.06mm
外径:φ0.33mm
全長:30mm
ステンレスコイル
線材:SUS304
線径:φ0.06mm
外径:φ0.33mm
全長:190mm
コア線
線材:SUS304
線径:φ0.65mm
全長:1,800mm
加工:テーパー加工 (先端φ0.08mm)
端部 R加工
長尺コイル
線材:SUS304
平線:t0.1×w0.3
全長:1,800mm
加工
PTFEコーティング
端部:プラズマ溶接
R加工
